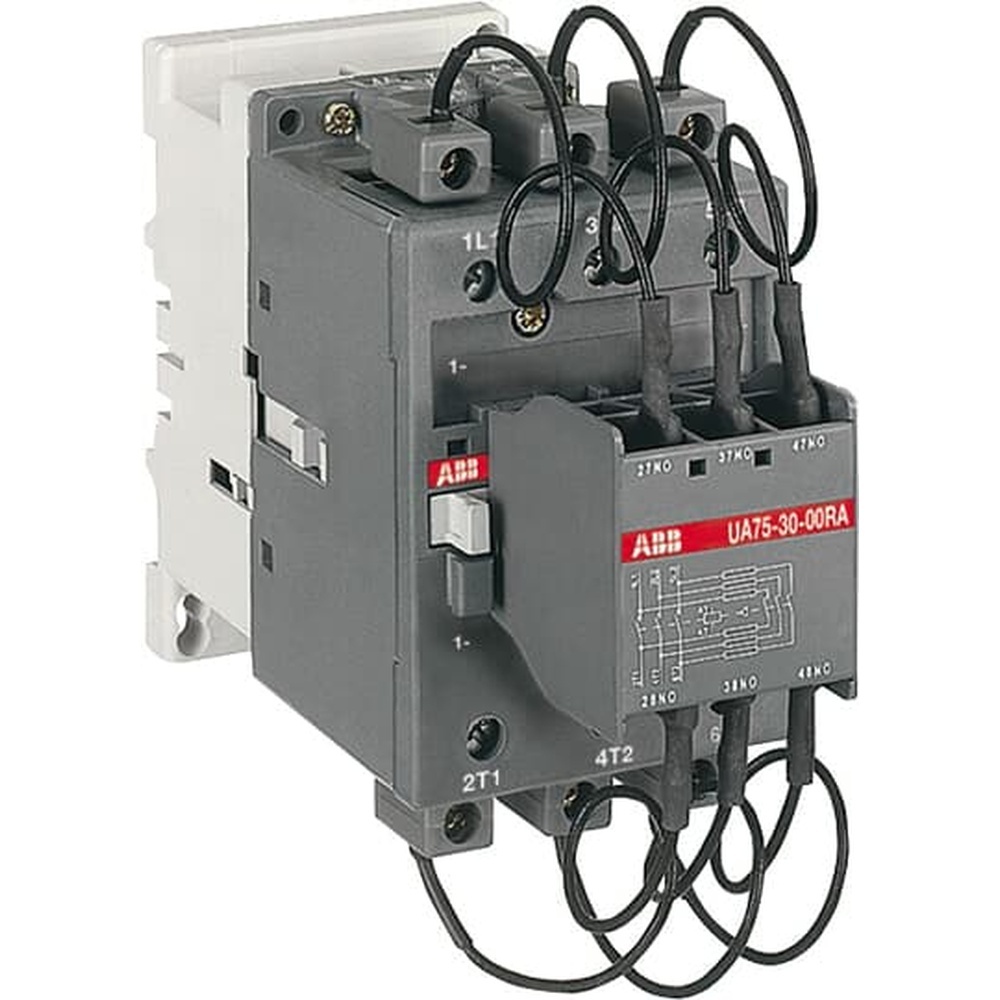

ABB Kondensatorschütz 1SBL411024R8100 Typ UA75-30-00RA-81

ABB Kondensatorschütz Typ UA75-30-00RA 24V 50Hz/24V 60Hz UA75-30-00RA-81 Kondensatorschütz 24V 50/60Hz Die 3-poligen Schütze UA75-30-00RA zur Kondensatorschaltung, können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V Ue 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von 3 Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.-Hauptpole: 3 Hauptpole-Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis Hersteller ABB Nr. 1SBL411024R8100 Typ UA75-30-00RA 24V 50Hz/24V 60Hz EAN Nr.3471522305817 Warengruppe ABB Schütze Relais
