Doepke Leistungsschalter 09214794 Typ DFL8 250-4/0,03-B SK Hz60
Doepke Leistungsschalter 09214794 Typ DFL8 250-4/0,03-B SK Hz60
Hersteller Nummer:
09214794
EAN Nummer:
4014712292673
Hersteller:
Doepke Schaltgeräte GmbH
Unsere Artikelnummer:
1145892
Unsere Artikelnummer:
1145892

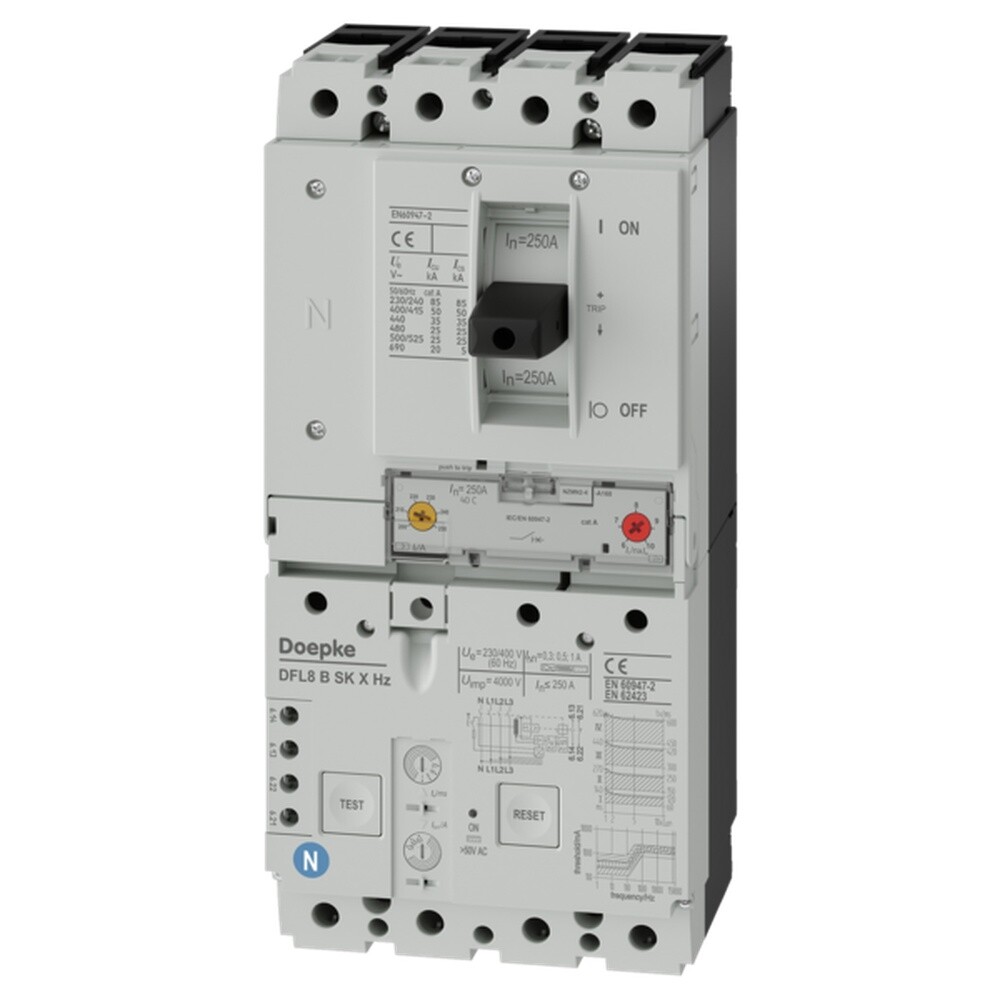

Doepke Leistungsschalter 09214794 Typ DFL8 250-4/0,03-B SK Hz60
Doepke Leistungsschalter 09214794 Typ DFL8 250-4/0,03-B SK Hz60 Leistungsschalter mit FI 4p, 0.03A, 250A@230/400V (AC), 60Hz, allstromsensitiv, SK-Kennlinie Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Schalter mit der Kennlinie SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Unerwünschte Auslösungen durch Ableitströme werden damit weitestgehend vermieden. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in Hz-Ausführung sind für Netzspannungen ungleich 50 Hz ausgelegt. Der Frequenzbereich der Auslösestromerkennung bleibt dabei unberührt.
Abschaltcharakteristik:
kurzzeitverzögert
Anschließbarer Leiterquerschnitt eindrähtig:
4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:
25 mm²
Anzahl der abgesicherten Pole:
3
Bemessungsabschaltvermögen nach IEC 60947-2:
85 kA
Bemessungsfehlerstrom:
0.03 A
Bemessungsisolationsspannung Ui:
1000 V
Bemessungsspannung:
400 V
Bemessungsstoßspannungsfestigkeit Uimp:
4 kV
Bemessungsstrom:
250 A
Breite in Teilungseinheiten:
0
Einbautiefe:
149 mm
Fehlerstrom-Typ:
B
Frequenz:
60 Hz
Mit Verriegelungsvorrichtung:
ja
Mitschaltender Neutralleiter:
ja
Montageart:
Aufbau
Polzahl (gesamt):
4
Schutzart (IP):
IP20
Spannungsart:
AC
Stoßstromfestigkeit:
5 kA
Umgebungstemperatur während des Betriebs:
-25 °C
Verlustleistung:
143.2 W
Verschmutzungsgrad:
3
Überspannungskategorie:
3
Hersteller "Doepke Schaltgeräte GmbH"
Doepke Schaltgeräte GmbH ist ein etablierter Hersteller von elektrischen Schutz- und Schaltgeräten, der sich durch seine hohe Produktqualität und Innovationskraft auszeichnet. Das Unternehmen bietet eine breite Palette an Lösungen für die Elektroinstallation, von Fehlerstrom-Schutzschaltern bis hin zu Leitungsschutzschaltern und anderen Schaltgeräten. Doepke Schaltgeräte GmbH entwickelt Produkte, die den höchsten Sicherheitsstandards entsprechen. Mit einer langen Tradition und Expertise unterstützt das Unternehmen seine Kunden bei der Planung und Realisierung von sicheren Elektroinstallationen. Doepke Produkte sind bekannt für ihre Langlebigkeit und Zuverlässigkeit.
